一、產品綜述

（一）項目簡介：

觸摸屏控制數顯式?jīng)_擊試驗機是我公司在近期率先在國內推出的一種新型沖擊試驗機產品，經過近幾年不斷地技術更新和完善，目前該產品已達到國內先進技術水平，用戶涉及了鋼鐵冶金、機械制造、大專院校、科研院所等領域.該產品還出口到澳大利亞、印度、馬來西亞、土爾其、巴西等國家，并獲得國內外廣大用戶的一致好評。

（二）使用領域：

本機適用于機械冶金，航空航天，大專院校、科研院所等各領域用于測量金屬材料的沖擊韌性值和金屬材料在動負荷下的抗沖擊能力。

（三）依據標準：

JB—S300數顯擺錘式?jīng)_擊試驗機是我公司嚴格按照GB/T3038—2002?擺錘式?jīng)_擊試驗機的檢驗?和GB/T229—2007?金屬夏比缺口沖擊試驗方法?設計，按JJG145-82《擺錘式?jīng)_擊試驗機》出廠檢驗。

（四）方案描述：

基本功能介紹

      雙語界面：支持中英文兩種操作語言，可在進入試驗界面前進行進行中英文切換；

半自動化：試驗時先手動取擺，完成后手動放料，然后進行退銷、沖擊。沖擊完畢，設備自動取擺。每次實驗完成后系統顯示區域?qū)@示沖擊能量及沖擊韌度。三次試驗為一組，一組完成后系統自動計算三次沖擊能量的平均值。

存儲功能：可存儲100組實驗數據，包括試驗名稱、試驗原始數值、平均值、試驗時間等信息。

打印功能：（選配）將當前試驗數據通過微型打印機打印出來。

多級能量：設備支持多個不同能量等級的重錘。

畫面簡介

本機畫面總共有開機語言選擇界面、主操作界面、存儲調用界面、密碼輸入界面、系統設置及打印畫面等，中英文下各六個。

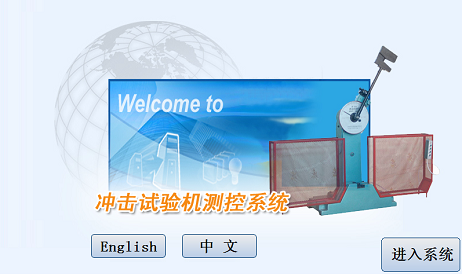

試驗開機界面

進入試驗前選擇中英文系統

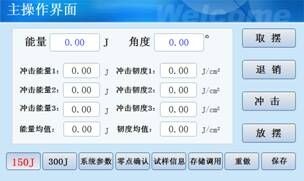

中英文試驗界面

設備的主要工作界面，在本界面中實現設備的各種動作

(3) 試樣信息輸入界面

本界面是輸入試樣基本信息的界面，為計算沖擊韌度做準備

(4) 試驗結果打印界面

試驗結束后在試樣信息界面里按打印按鈕出現打印報表預覽，再在打印預覽里按打印按鈕即可打印出試驗結果(打印前必需外接微型打印機，打印機請自行配置。用戶在購買時必須明確是針打還是熱敏打印機

二.產品性能

(一)主要技術指標

1，最大沖擊能量：   300J、150J

2、度盤刻度范圍及分度值：

3、擺錘力矩

4、擺錘預揚角:                            150°

5、擺錘中心至沖擊點(試驗中心)距離:        750mm

6、沖擊速度:                              5.2m/s

7、試樣支座跨距:                          40±1mm

8、試樣支座端部圓弧半徑:                  1-1.5mm

9、試樣支座支撐面傾角:                    0°

10、沖擊刃圓弧半徑:                       2-2.5mm

11、沖擊刃夾角:                           30°

12、沖擊刃厚度:                           16mm

13、試式樣規格:                           (10±0.1)*(10±0.1)*(55±0.1)mm

14、試驗機重量:                            約450kg

15、試驗機外形尺寸:                        2124*600*1340mm

16、電源:                                  三相四線制50HZ380V

17、主電機功率：380v180W

18、數顯表顯示最小分辨力：0.1J             威綸   7英寸

    (二)工作條件

a、室溫10-35oC范圍內；

b、相對濕度不大于85%；

c、周圍無腐蝕性介質的環境中；

d、安裝在厚度不小于300mm的混凝土地基上或固定在大于880公斤的基礎上；

e、機座上安裝基準面的水平度調到0.5/1000以內；

三、結構簡介

JB-S300沖擊試驗機由以下部分組成：（1）機身；（2）取擺機構；（3）掛脫擺機構；（4）自動揚擺訊號裝置；（5）度盤指示；（6）擺錘；（7）防護裝置；（8）電氣控制部分；（9）觸摸屏液晶表和打印裝置。

四、標準配置

1、            主機 ：一臺。

2、            擺錘：       規格，大擺300J、小擺150J。   數量，各一個，共兩個。

3、            跨距樣板：   規格，L=40。                 數量，一個。

4、            試樣對中塊： 規格，L=40（V.U）型。        數量，一個。

5、            拆卸器：                                   數量，一個。

6、            呆搬手：     規格，S=30。                  數量，一個。

7、            六角扳手：   規格，S=14。                  數量，一個。

8、            地角螺絲：   規格，M16×200。              數量，四套。

9、            鉗口（包括支架）：                          數量，一付。備注，已裝在主機上。

10、         JBS含觸摸屏液晶表一套.                  威綸   7英寸
